  • FAV femorale dopo procedura endovascolare

    Assi femorali

    FAV dopo procedura endovascolare

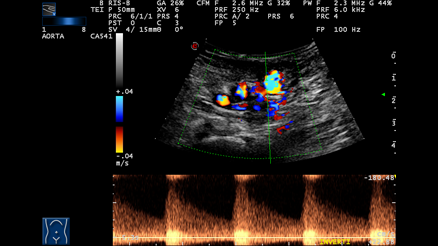

    Immagine ottenuta in scansione trasversale con sonda convex, utilizzando eco-color-Doppler e Doppler Pulsato. Il flusso ottenuto su vaso venoso femorale comune presenta elevata velocità di picco sistolico (flusso arterializzato) che si inserisce su componente diastolica continua.
  • FAV femorale dopo procedura endovascolare

    Assi femorali

    FAV dopo procedura endovascolare

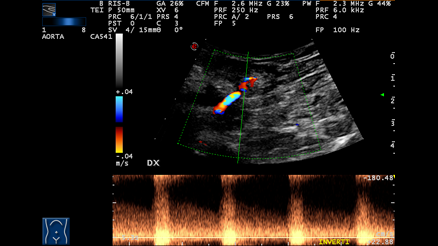

    La scansione longitudinale con sonda convex, color-Doppler e Doppler pulsato permette di evidenziare il "jet" di comunicazione A-V con l'aumento di velocità sisto-diasolica tipica dello shunt A-V.

  • Arteria femorale comune

    Placca iperecogena con mobilità autonoma
    La scansione trasversale con sonda lineare condotta a livello dell'arteria femorale comune destra prossimamente alla biforcazione permette di evidenziare in B-Mode la placca iperecogena stenosante (non significativa, < 50%) con "sbandieramento" di parte di questa con movimento autonomo rispetto alla pulsatilità arteriosa.

  • Arteria femorale comune

    Placca iperecogena con mobilità autonoma
    La scansione longitudinale permette di visualizzare l'estensione della placca iperecogena irregolare della femorale comune pre-biforcazione (circa 2 cm di lunghezza) ed il movimento autonomo di parte di questa sia in sede prossimale che in sede distale.
